图文多模态及其实现

虽然多模态领域涵盖了音频、视频、3D 点云、热成像等多种数据形式，且“多模态”的边界正在不断拓展，但**图文（Image-Text）**始终是目前研究最深入、应用最广泛，也是最能体现跨模态交互逻辑的基础组合。本节我们将深入探讨两个具有代表性的模型架构，分别是将 Transformer 引入视觉领域的 ViT，以及连接文本与图像语义的 CLIP。

一、视觉的 Transformer 化

在过去十年里，计算机视觉领域长期以 CNN（卷积神经网络，如 ResNet）为主流，而 NLP 领域自 2017 年后则由 Transformer 主导。虽然两者都能通过网络设计获得全局信息，但在基础算子的特性上仍有明显区别。2020年，Google 提出了 ViT (Vision Transformer) ¹，既然 Transformer 擅长处理 Token 序列，能不能把图像切成 Patch（图像块），把每个 Patch 当作一个 Token，直接用 Transformer 来做图像识别？

1.1 序列化图像

Transformer 的标准输入是 1D 向量序列，而图像是 2D 网格。ViT 的处理方式非常直接且“暴力”，具体步骤如下：

（1）Patch Embedding（把图像变成 Token，见图 19-5 左下）：将图像 $\mathbf{x}\in\mathbb{R}^{H\times W\times C}$ 切分为 $N$ 个固定大小的 Patch（如 $P\times P \times C$），展平后得到 $\mathbf{x}_p\in\mathbb{R}^{N\times(P^2\cdot C)}$，其中

$$ N=\frac{H\cdot W}{P^2} \tag{19.1} $$

然后用一个可学习的线性投影 $\mathbf{E}\in\mathbb{R}^{(P^2\cdot C)\times D}$ 把每个 Patch 映射为 $D$ 维向量（图 19-5 中的粉色长条 “Linear Projection…”）。这一步在实现上等价于一个 kernel=$P$、stride=$P$ 的卷积（把每个 patch “一次性”投到 $D$ 维）。

（2）特殊的 [CLS] Token（全局聚合器，见图 19-5 左下角标 * 的紫色胶囊）：借鉴 BERT，在序列开头拼接一个可学习的分类令牌 $\mathbf{x}_{class}$。它更像一个“读写全局信息的槽位”，通过自注意力在层间不断从各个 patch 聚合信息。最终，我们只用该位置对应的输出向量（图 19-5 左上角的 “Class” 黄色框）来代表整张图像进行分类。

假设图像尺寸为 $224\times224$，Patch 大小 $P=16$，则会切分出 $14\times14=196$ 个 Patch。加上这个额外的 [CLS] Token 后，输入 Transformer 的序列总长度变为 $196+1=197$。

（3）位置编码（保留空间信息，见图 19-5 紫色标号圆圈）：给序列加上可学习的 1D 位置编码 $\mathbf{E}_{pos}\in\mathbb{R}^{(N+1)\times D}$。

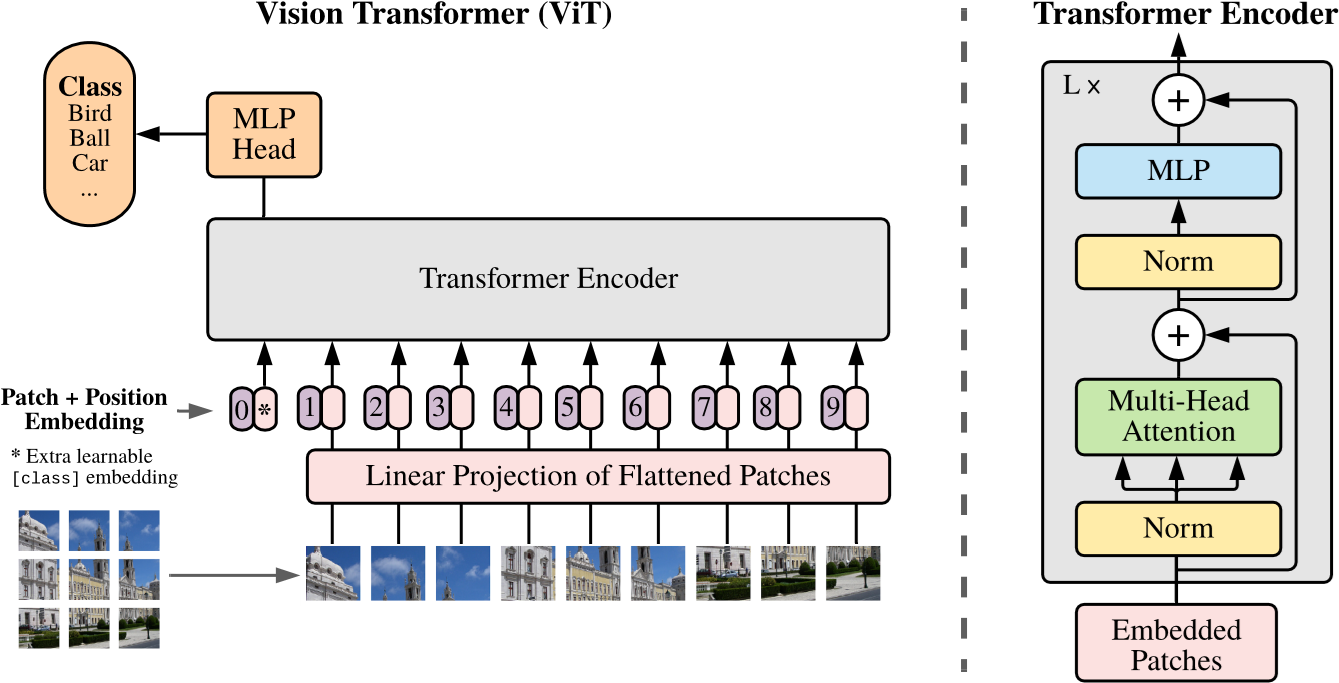

图 19-5 ViT 架构概览（左侧为 Patch Embedding 流程，右侧为 Transformer Encoder 内部结构）

最终，输入 Transformer 的向量序列 $\mathbf{z}_0$ 如下：

$$ \mathbf{z}_0=[\mathbf{x}_{class};\mathbf{x}_p^1\mathbf{E};\mathbf{x}_p^2\mathbf{E};\dots;\mathbf{x}_p^N\mathbf{E}] + \mathbf{E}_{pos} \tag{19.2} $$

其中：

$\mathbf{x}_{class}$：特殊的分类 Token 向量。
$\mathbf{x}_p^k\mathbf{E}$：第 $k$ 个图像 Patch 经过线性投影后的嵌入向量。
$\mathbf{E}_{pos}$：与序列长度对应的位置编码，用于补充 Transformer 缺失的位置信息。

1.2 ViT 模型架构细节

ViT 尽可能保持了 Transformer 的原貌，这种“无修饰”的设计反而使其具有极强的扩展性。我们可以对照图 19-5 中右侧的 Transformer Encoder 部分。

（1）Encoder-only + Pre-Norm：ViT 沿用了标准的 Transformer Encoder 架构（即 MSA 和 MLP 的堆叠），不过它将 Layer Norm 移到了每个子层的输入位置（Pre-Norm）。这种设计与之前学习过的 GPT-2/3 一致。

（2）分类读出：用分类 token 的输出做表征：

$$ \mathbf{y}=\mathrm{LN}(\mathbf{z}_L^{0}) \tag{19.3} $$

其中 $\mathbf{z}_L^{0}$ 表示 Transformer Encoder 最后一层（第 $L$ 层） 输出序列中的第 0 个 token（即 [CLS] 位置）的向量。实践中， $\mathbf{y}$ 会接一个 MLP 分类头来输出最终类别。论文指出，在预训练阶段这个 Head 是含有一个隐藏层的 MLP，而在微调阶段通常简化为单层线性映射。

（3）位置编码与“高分辨率微调”的 2D 插值：ViT 的位置编码本身是 1D 可学习向量，但当微调分辨率变化导致 $N$ 变化时，需要把预训练的 $\mathbf{E}_{pos}$ 视作 $h\times w$ 的 patch 网格再做 2D 插值，以适配新的 patch 网格尺寸。这也是 ViT 少数显式注入“2D 结构”的地方。也就是说假设 Patch 大小为 $16 \times 16$，预训练时图像为 $224\times224$，Patch 数量为 $14\times14=196$（即 $224/16=14$）。微调时若图像放大到 $384\times384$，Patch 数量变为 $24\times24=576$（即 $384/16=24$）。此时，我们不仅要处理序列变长的问题，还要保持空间位置的相对关系。所以，需要将原本 $14\times14$ 的位置编码矩阵“拉伸”（双线性插值）到 $24\times24$，以初始化新的位置编码。

为什么微调时要放大图像？
这是一个在计算机视觉中常见的策略（效率 vs 精度权衡）。预训练阶段由于数据量巨大，为了节省计算成本，通常使用标准分辨率。而微调阶段面向下游特定任务，数据量相对较小，此时使用更高分辨率（如 $384 \times 384$）可以让模型“看清”更多细节，以追求更高的精度。

（4）全局交互：这其实就是 BERT 中“深度双向注意力”在图像领域的直接体现。在 BERT 中，每个 Token 在第一层就能“看见”句子中所有的其他 Token。同样地，在 ViT 中，每个 Patch 就相当于一个 Token。CNN 需要堆叠多层卷积才能扩大感受野看到全图，而 ViT 的自注意力机制在第一层就能让任意两个 Patch 进行交互。左上角的 Patch 可以直接“关注”到右下角的 Patch，无需经过层层传递，通过 Attention 矩阵实现了一步到位的全局视角。但这种能力的代价是计算量，标准 Self-Attention 的复杂度是序列长度 $N$ 的平方（$O(N^2)$）。Patch 越小（$P$ 越小），序列长度 $N$ 就越大（$N \propto 1/P^2$），计算量就会呈平方级爆炸（$O(1/P^4)$）。这也是为什么 ViT 通常不把 Patch 设置得太小的原因。

1.3 关键特性

ViT 的设计哲学与 CNN 截然不同，首先体现在弱归纳偏置 (Inductive Bias) 上。所谓归纳偏置，就是模型在处理数据时预先带有的“偏见”或“假设”。CNN 天然假设图像具有局部性（相邻像素有关联）和平移等变性（猫在左上角和右下角都是猫）等结构先验，就像是带着“有色眼镜”看图，所以 CNN 在小数据上也能快速抓住重点，更容易泛化。而 ViT 的自注意力是全局的，它把图像看作一串长长的序列，显式的 2D 结构只在切 patch与位置编码插值这两处出现。这就好比 ViT 是一张白纸，模型无法预先“知道”像素的空间规则，需要更多数据去“学会”稳定的空间与语义模式。

空间与语义模式
空间模式指像素点如何在空间上组成有意义的几何结构（如“圆形”通常由连续的弧线像素组成，“眼睛”通常位于“鼻子”上方），CNN 通过卷积核的局部连接天然假设了这种相邻关系，而 ViT 最初是一张白纸，必须靠大量数据自己发现“相邻的 Patch 往往属于同一个物体”这一规律。语义模式则指图像内容的高层含义及其组合规则，例如“蓝色的上方区域”通常是“天空”，“两个尖耳朵 + 胡须”通常代表“猫”。ViT 不仅要学会识别这些物体，还要学会跨越长距离关注它们的关联（如鸟的头和尾巴虽然相距很远，但共同定义了“鸟”这个概念）。

这种弱归纳偏置的设计虽然增加了学习难度，但也带来了架构的统一性 (Unified Architecture)。ViT 的最大贡献在于证明了 Transformer 是一个通用的计算原语。在 ViT 之前，CV 领域由 CNN 统治，NLP 领域由 Transformer 统治，两者的模型设计思路完全不同。ViT 出现后，CV 和 NLP 终于可以在底层架构上实现统一（都用 Transformer 处理 Token 序列）。这种统一性不仅简化了模型设计，更为后续的多模态大模型提供了实现路径。图像和文本都能被变成 Token 喂给 Transformer，那么在一个模型里同时处理它们就有了可能性。归纳偏置的减弱同时也导致了 ViT 的数据饥渴 (Data Hungry) 特性。在中小数据集（如 ImageNet-1k）从头训练时，ViT 往往不如同规模的 CNN。但当在超大规模数据（如 ImageNet-21k、JFT-300M）上预训练后，再迁移到下游任务，ViT 会呈现更强的扩展性（scale 越大越吃香）。总结起来就是因为 ViT 的归纳偏置更弱、需要从数据里学到“空间结构 + 语义组合”这套规则，所以更依赖大规模预训练数据来把泛化能力堆起来。

二、连接图文的 CLIP 架构

2021年，OpenAI 紧随其后发布了 CLIP (Contrastive Language-Image Pre-training) ²。如果说 ViT 统一了视觉的模型架构，那么 CLIP 就统一了图文的语义空间。

2.1 CLIP 的架构与原理

ViT 虽然实现了图像与文本在底层架构上的统一，但这仅仅是第一步。尽管模型能“吃”进去图像和文本，但它并不理解“一张猫图”和“单词 Cat”之间有什么联系。要打破这层隔阂，我们需要让这两个模态在语义空间上实现对话。而实现这一对话的关键就是 Embedding，它能够将高维、非结构化的数据（图片、文字）映射到一个低维的、稠密的数学空间中。在多模态任务中，仅仅分别得到图像向量和文本向量是不够的。我们还需要让这两个向量在同一个空间中具有几何意义上的关联，这就是语义对齐（Alignment）。多模态学习的理想状态下，一张“猫”的图片生成的向量 $V_{img}$ 应该与单词“Cat”生成的向量 $V_{text}$ 在空间中距离非常近，即夹角小且相似度高。面对图像和文本原本处于两个完全不同异构特征空间的挑战，CLIP 的目标就是解决如何让模型学会将它们对齐。

（1）双塔结构

为了实现上述目标，CLIP 采用了经典的双塔结构，但在具体设计上不仅追求特征的表达能力，更注重大规模训练的效率。对于负责将图像编码为特征向量的图像编码器（Image Encoder），OpenAI 探索了经过改进的 ResNet 和 ViT 两种架构。ResNet 版本在 ResNet-50 的基础上引入了 ResNet-D 的改进，并采用抗混叠下采样（anti-aliased downsampling）来减少下采样带来的信息折叠；同时将末端的全局平均池化替换为注意力池化，以更好地聚合全局特征。ViT 版本则基本遵循原始 ViT 的实现，只做了很小的改动。仅在 patch embedding 和 position embedding 相加后、进入 Transformer 之前增加一个额外的 LayerNorm，并使用了稍微不同的初始化方案以提升训练稳定性。如图 19-6 所示，实验表明在同样的计算预算下，ViT 架构在相近计算预算下整体表现更优。论文也指出 CLIP 的 ViT 系列在计算效率上大约比 CLIP ResNet 系列高 3 倍。而对于负责将文本编码为特征向量的文本编码器（Text Encoder），CLIP 选用了类似 GPT-2 的 Decoder-only Transformer 架构而非 BERT，通过自注意力掩码确保模型在编码当前词时仅能关注之前的词。文本序列以 [SOS] 标记开始，以 [EOS] 标记结束。经过 Transformer 编码后，每个词位置都会产生对应的特征向量，但 CLIP 只取最后一层 Transformer 在 [EOS] 标记位置的特征向量作为整句话的语义表示。这是因为 [EOS] 位置的特征通过自注意力机制已经聚合了整个句子的信息，能够代表整句话的语义。

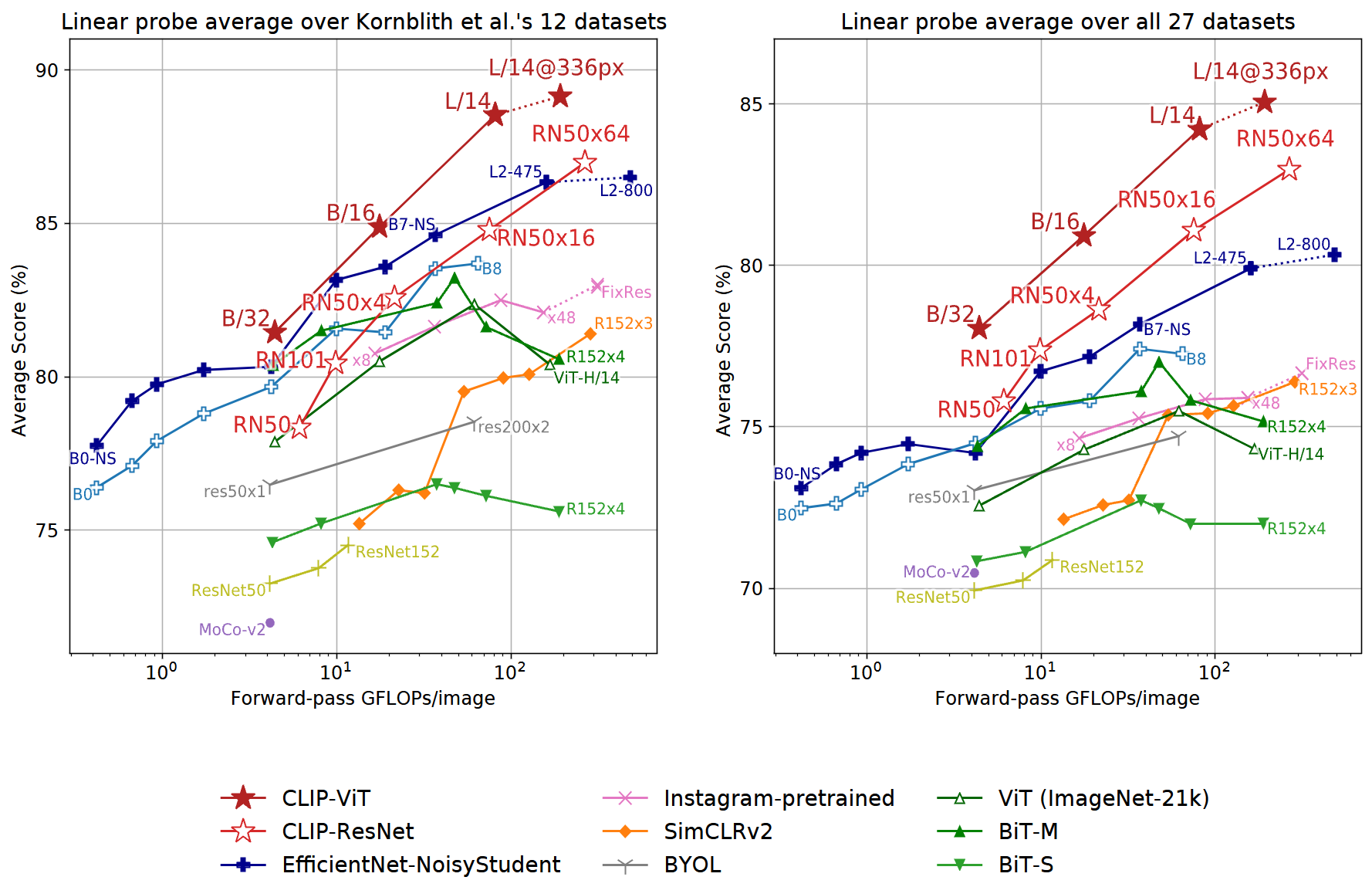

图 19-6 CLIP 图像编码器计算效率对比：ViT vs ResNet

这两个模态塔（图像模态塔和文本模态塔）在特征提取阶段互不干扰，分别输出图像和文本的特征向量。随后，两个向量会分别经过一个线性的投影层映射到维度相同的联合嵌入空间 (Joint Embedding Space) 中，并进行 L2 归一化。通过这一系列操作就可以直接计算两个向量的点积（即余弦相似度），来衡量"图"与"文"在语义上的匹配程度。

（2）对比学习

如图 19-7 所示，对比学习（Contrastive Learning）是 CLIP 的核心训练策略，它为双塔结构注入了“灵魂”，真正实现了让图像和文本在同一个 Embedding 空间中实现语义对齐。

CLIP 对比预训练
图 19-7 CLIP 的对比预训练过程

我们可以结合图 19-7 来完整梳理一下这个跨模态对齐的过程。第一步是输入一个包含 $N$ 个图文对的 Batch（图中通过叠放的输入和下标 $1 \dots N$ 来示意），图像和文本会分别通过各自的 Encoder 变成特征向量。接下来，这些原始特征会被投影到同一个联合嵌入空间，分别形成图像 Embedding ($I_1, I_2, \dots, I_N$) 和文本 Embedding ($T_1, T_2, \dots, T_N$)。此时，它们已经变成了“同一种语言”（都是 $D$ 维向量）。接下来进行相似度矩阵的构建，模型会计算这两个序列中所有向量的两两点积，生成一个 $N \times N$ 的相似度矩阵（图中右侧的网格）。其中，对角线（蓝色块）代表 $I_k$ 和 $T_k$ 的匹配程度，这是原始数据中真实的“图文对”，即正样本；而非对角线（白色块）代表 $I_k$ 和 $T_j (j \neq k)$ 的匹配程度（比如“猫的图”配了“描述狗的字”），这是错误的组合，即负样本。最后的训练目标是最大化对角线上的数值，同时最小化非对角线上的数值。也就是说，当模型努力让 $I_{dog} \cdot T_{dog}$ 变大时，它实际上是在高维空间中推着“狗的图片向量”和“Dog 单词向量”相互靠近；反之，当模型努力让 $I_{cat} \cdot T_{dog}$ 变小时，它是在让它们相互远离。通过在 4 亿对数据上重复这个过程，CLIP 最终“学会”了将视觉概念和语言概念紧密地绑定在一起。这就实现了我们最初的构想，Embedding 不再是孤立的模态特征，而是成为了连接视觉与语言的通用货币。

2.2 零样本推理与提示工程

虽然 CLIP 在预训练阶段仅仅是学习了图文对齐，但它最具革命性的特性其实是它的零样本推理能力。传统的计算机视觉模型通常只能识别训练时定义好的类别，一旦遇到新类别就必须重新收集数据微调模型。而 CLIP 将“分类任务”彻底重构为“图文匹配任务”，打破了固定类别的限制。

为了让模型更好地理解类别名称，CLIP 还引入了提示工程的概念。当我们需要识别一张图像是否属于某个类别（例如“狗”）时，不再是让模型输出一个类别 ID，而是让模型去判断这张图与句子“一张狗的照片”之间的相似度（如图 19-8 所示）。由于训练数据多为句子而非单词，直接输入单词往往会造成歧义（例如论文中提到的 “boxer”，既可能是“拳师犬”，也可能是“拳击手”），且与预训练数据的分布存在差异。所以，我们可以将类别标签填入一个模板句子，如 “A photo of a {label}.”。在推理时，模型会将所有候选类别（如猫、狗、飞机）都填入模板，生成一组文本向量，然后找出与当前图像向量相似度最高的那句话，从而确定图像的类别。这种范式使得 CLIP 无需任何微调，就能直接迁移到任意的视觉分类任务中，成为一个真正的“开放词汇”分类器。

CLIP Zero-Shot 推理
图 19-8 CLIP 的 Zero-Shot 推理过程

2.3 CLIP 的局限

作为多模态领域的里程碑，CLIP 的出现打通了视觉与语言的壁垒。它生成的 Embedding 具有很强的语义线性与鲁棒性，例如在 Stable Diffusion 等扩散模型中，通常会使用 CLIP/OpenCLIP 的文本编码器将提示词变成条件向量，达到在生成过程中提供语义约束的目的。它也启发并影响了后续大量视觉语言模型，为“图文对齐 + 下游任务适配”提供了关键范式。除此之外，由于在海量且多样化的互联网数据上训练，CLIP 对图像风格、光照变化、草图甚至卡通画的鲁棒性往往强于传统仅在 ImageNet 上训练的模型。

然而，CLIP 并非完美无缺。由于它是基于“图像整体”与“文本整体”的统计相关性进行训练的，它在处理细粒度分类（如区分波音747与波音777，或不同品种的特定花卉）时往往表现不佳，因为这些细微差别在海量图文对中可能被淹没。同时，CLIP 在逻辑计数（如“数一数图中有几个红色的气球”）或空间关系判断（如“车在房子的左边还是右边”）方面也存在短板，这通常被归因于对比学习损失函数难以捕捉复杂的组合性语义。最后，在医学影像或遥感图像等与其预训练数据分布差异巨大的专业领域，CLIP 的 Zero-Shot 性能也会显著下降，通常需要进行针对性的微调。

三、CLIP 代码实现

本节完整代码

（1）图像与文本编码器

理解了 CLIP 的原理后，我们尝试用 PyTorch 实现一个简化版的 CLIP 模型。原始 CLIP 的两个编码器都是从零训练，并且会进行 L2 归一化 + 可学习温度（logit scale）缩放，这里为了跑通流程与降低门槛，我们直接加载预训练的模型。第一步可以先构建双塔结构的两个编码器。首先是 Image Encoder，利用 timm 库可以非常方便地加载预训练的 ViT 模型。这里我们选择 vit_small_patch16_224 这个型号，其中 patch16 表示将图像切分为 $16 \times 16$ 的块，224 表示输入分辨率。同时开启 pretrained=True 让模型加载在 ImageNet 上预训练好的权重，让模型拥有基础的“看图”能力。由于 timm 的 ViT 默认带有用于分类的 head，为了得到我们需要的图像 embedding，会显式加一个投影层把视觉特征映射到目标 embedding 维度（这样不会误把随机初始化的分类 head 当作 embedding）。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
class ImageEncoder(nn.Module):
    """图像编码器"""
    def __init__(self, output_dim):
        super(ImageEncoder, self).__init__()
        # num_classes=0 会移除分类 head，输出 backbone 特征（维度为 vit.num_features）
        self.vit = timm.create_model('vit_small_patch16_224', pretrained=True, num_classes=0)
        self.proj = nn.Linear(self.vit.num_features, output_dim, bias=False)

    def forward(self, x):
        feat = self.vit(x)          # (Batch, vit.num_features)
        return self.proj(feat)      # (Batch, output_dim)

对于 Text Encoder，为了贴近原始 CLIP 使用 Decoder-only 架构的设计，我们选择 GPT-2 作为近似替代。不过，GPT-2 是为文本生成设计的，默认没有 Padding Token，而在处理 Batch 数据时我们要对齐长度，所以需要将它的 pad_token 临时设置为 eos_token。在获取特征时，我们取序列最后一个非 padding token的隐藏状态作为整句话表征。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
class TextEncoder(nn.Module):
    """文本编码器"""
    def __init__(self, output_dim):
        super(TextEncoder, self).__init__()
        self.tokenizer = GPT2Tokenizer.from_pretrained('gpt2')
        # 解决 GPT-2 无 pad_token 的问题，将其设为 eos_token
        self.tokenizer.pad_token = self.tokenizer.eos_token
        self.model = GPT2Model.from_pretrained('gpt2')
        self.proj = nn.Linear(self.model.config.hidden_size, output_dim, bias=False)

    def forward(self, texts):
        inputs = self.tokenizer(texts, return_tensors='pt', padding=True, truncation=True).to(self.model.device)
        output = self.model(**inputs)

        # 获取最后一个非 padding token 的输出作为句子表征
        # 利用 attention_mask 找到每个样本的真实长度
        last_hidden_state = output.last_hidden_state
        attention_mask = inputs.attention_mask
        last_token_idx = attention_mask.sum(dim=1) - 1

        # 从 batch 中取出对应索引的向量
        batch_idx = torch.arange(last_hidden_state.size(0)).to(last_token_idx.device)
        sent = last_hidden_state[batch_idx, last_token_idx]      # (Batch, hidden)
        return self.proj(sent)                                   # (Batch, output_dim)

（2）投影与双塔对齐

接下来我们将刚才实现的两个编码器组合起来实现一个完整的 CLIP 模型。图像编码器和文本编码器输出的特征通常是不同维度的。为了计算相似度，我们需要通过可学习的投影层 将它们映射到相同的维度（联合嵌入空间），并计算点积。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
class CLIP(nn.Module):
    """CLIP：双塔 + 线性投影 + 归一化 + 温度缩放"""
    def __init__(self, embed_dim):
        super(CLIP, self).__init__()
        self.image_encoder = ImageEncoder(embed_dim)
        self.text_encoder = TextEncoder(embed_dim)
        # 可学习温度（论文中用 log 参数化的 logit_scale）
        self.logit_scale = nn.Parameter(torch.log(torch.tensor(1 / 0.07)))

    def forward(self, images, texts):
        # 1) 提取 embedding
        img = self.image_encoder(images)
        txt = self.text_encoder(texts)

        # 2) L2 归一化（点积 -> 余弦相似度）
        img = torch.nn.functional.normalize(img, dim=-1)
        txt = torch.nn.functional.normalize(txt, dim=-1)

        # 3) 温度缩放后的相似度矩阵 (Batch, Batch)
        scale = self.logit_scale.exp()
        logits = scale * (img @ txt.T)
        return logits

（3）数据准备

为了演示，我们使用 CIFAR-10 数据集。由于 ViT 模型默认的输入分辨率是 224x224，而 CIFAR-10 的图片大小是 32x32，所以我们需要在预处理阶段将图片 Resize 到 224。同时，为了匹配预训练模型的输入分布，我们还需要使用模型特定的均值和方差（通过 vit.default_cfg 获取）对图像进行归一化处理。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
def load_cifar10_dataset(batch_size, image_size=224, root='./cifar10', mean=None, std=None):
    """加载CIFAR10数据集"""
    transform = transforms.Compose([
        transforms.Resize((image_size, image_size)),
        transforms.ToTensor(),
        transforms.Normalize(mean=mean, std=std),
    ])

    train_dataset = CIFAR10(root=root, train=True, download=True, transform=transform)
    loader = DataLoader(train_dataset, batch_size=batch_size, shuffle=True)
    classes = train_dataset.classes
    return loader, classes

（4）对比训练过程

最后的训练循环需要遍历数据集以构造 Batch 数据，获取一批图像及其对应的类别名称作为文本。随后将这些图像和文本同时输入模型，生成 $N \times N$ 的相似度矩阵 logits。由于第 $i$ 张图对应的正是第 $i$ 个文本，所以监督信号就是对角线的“匹配位置索引”，即 targets=[0, 1, ..., N-1]。接下来，我们分别计算“图像找文本”（行方向）和“文本找图像”（列方向）的损失，并将两者取平均值作为最终的优化目标。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
if __name__ == "__main__":
    device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
    print(f"Using device: {device}")

    # 初始化模型
    clip_model = CLIP(embed_dim=512).to(device)
    clip_model.text_encoder.model.to(device)

    cfg = clip_model.image_encoder.vit.default_cfg
    mean = cfg['mean']
    std = cfg['std']
    data_root = os.path.join(os.path.dirname(__file__), "cifar10")
    dataset, classes = load_cifar10_dataset(batch_size=4, root=data_root, mean=mean, std=std)

    # 模拟训练循环
    for i, (images, labels) in enumerate(dataset):
        images = images.to(device)
        # 将标签转换为对应的文本描述 (例如 label 0 -> "airplane")
        texts = [classes[label.item()] for label in labels]

        # 前向计算得到相似度矩阵
        logits = clip_model(images, texts)

        # 构造目标标签
        targets = torch.arange(logits.shape[0]).to(device)

        # 计算损失
        loss_i = nn.CrossEntropyLoss()(logits, targets)
        loss_t = nn.CrossEntropyLoss()(logits.T, targets)
        loss = (loss_i + loss_t) / 2

        print(f"Batch {i}: Loss = {loss.item():.4f}")

        # 仅演示前几个batch
        if i >= 2: break

输出如下：

1
2
3
Batch 0: Loss = ...
Batch 1: Loss = ...
Batch 2: Loss = ...

CLIP 实现完整代码

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
import os
import torch
import torch.nn as nn
from torch.utils.data import DataLoader
import torchvision.transforms as transforms
from torchvision.datasets import CIFAR10
from transformers import GPT2Model, GPT2Tokenizer
import timm

# 1. 模型定义

class ImageEncoder(nn.Module):
    """图像编码器"""
    def __init__(self, output_dim):
        super(ImageEncoder, self).__init__()
        # 使用来自timm的ViT模型
        # num_classes=0 会移除分类 head，输出 backbone 特征（维度为 vit.num_features）
        self.vit = timm.create_model('vit_small_patch16_224', pretrained=True, num_classes=0)
        self.proj = nn.Linear(self.vit.num_features, output_dim, bias=False)

    def forward(self, x):
        feat = self.vit(x)
        return self.proj(feat)


class TextEncoder(nn.Module):
    """文本编码器"""
    def __init__(self, output_dim):
        super(TextEncoder, self).__init__()
        model_name = 'gpt2'
        self.tokenizer = GPT2Tokenizer.from_pretrained(model_name)
        # GPT-2默认没有pad_token，将其设为eos_token
        self.tokenizer.pad_token = self.tokenizer.eos_token
        self.model = GPT2Model.from_pretrained(model_name)
        self.proj = nn.Linear(self.model.config.hidden_size, output_dim, bias=False)

    def forward(self, texts):
        # 文本通过GPT-2
        inputs = self.tokenizer(texts, return_tensors='pt', padding=True, truncation=True).to(self.model.device)
        output = self.model(**inputs)

        # 获取最后一个非 padding token 的输出
        # 根据 attention_mask 计算每个样本的最后一个有效 token 索引
        last_hidden_state = output.last_hidden_state
        attention_mask = inputs.attention_mask
        last_token_idx = attention_mask.sum(dim=1) - 1 # (B)

        # 从batch中取出对应索引的向量
        batch_idx = torch.arange(last_hidden_state.size(0)).to(last_token_idx.device)
        sent = last_hidden_state[batch_idx, last_token_idx] # (B, 768)
        return self.proj(sent) # (B, output_dim)


class CLIP(nn.Module):
    """CLIP模型：结合图像和文本编码器"""
    def __init__(self, embed_dim):
        super(CLIP, self).__init__()
        self.image_encoder = ImageEncoder(embed_dim)
        self.text_encoder = TextEncoder(embed_dim)

        # 可学习温度系数（论文中用 log 参数化的 logit_scale）
        self.logit_scale = nn.Parameter(torch.log(torch.tensor(1 / 0.07)))

    def forward(self, images, texts):
        img = self.image_encoder(images)  # (B, embed_dim)
        txt = self.text_encoder(texts)    # (B, embed_dim)

        # 归一化后点积即余弦相似度
        img = torch.nn.functional.normalize(img, dim=-1)
        txt = torch.nn.functional.normalize(txt, dim=-1)

        # 温度缩放
        scale = self.logit_scale.exp()
        logits = scale * (img @ txt.T) # (B, B)
        return logits


# 2. 数据处理

def load_cifar10_dataset(batch_size, image_size=224, root='./cifar10', mean=None, std=None):
    """加载CIFAR10数据集"""
    transform = transforms.Compose([
        transforms.Resize((image_size, image_size)),
        transforms.ToTensor(),
        transforms.Normalize(mean=mean, std=std),
    ])
    # download=True 会自动下载
    train_dataset = CIFAR10(root=root, train=True, download=True, transform=transform)
    loader = DataLoader(train_dataset, batch_size=batch_size, shuffle=True)
    classes = train_dataset.classes
    return loader, classes


if __name__ == "__main__":
    device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
    print(f"Using device: {device}")

    # 初始化模型
    clip_model = CLIP(embed_dim=512).to(device)
    clip_model.text_encoder.model.to(device)

    # 加载数据
    cfg = clip_model.image_encoder.vit.default_cfg
    mean = cfg['mean']
    std = cfg['std']
    data_root = os.path.join(os.path.dirname(__file__), "cifar10")
    dataset, classes = load_cifar10_dataset(batch_size=4, root=data_root, mean=mean, std=std)

    # 3. 训练循环
    for i, (images, labels) in enumerate(dataset):
        images = images.to(device)
        texts = [classes[label.item()] for label in labels]

        # 前向计算
        logits = clip_model(images, texts) # (B, B)

        # 计算损失
        targets = torch.arange(logits.shape[0]).to(device)
        loss_i = nn.CrossEntropyLoss()(logits, targets)
        loss_t = nn.CrossEntropyLoss()(logits.T, targets)
        loss = (loss_i + loss_t) / 2

        print(f"Batch {i}: Loss = {loss.item():.4f}")

        # 仅演示前几个batch
        if i >= 2: break

小结

回顾第一节提到的多模态机器学习五大挑战（表征、转换、对齐、融合、协同学习），本节介绍的 ViT 解决了“表征”的统一性，它打破了 CNN 对视觉的统治，证明 Transformer 能作为通用的计算原语，通过 Patch Embedding 将图像“序列化”为 Token，从而在底层架构上与语言达成一致。而 CLIP 则解决了“对齐”的普适性，利用对比学习将异构的图文映射到同一联合嵌入空间，让 Embedding 真正成为连接不同模态的“桥梁”，无需微调即可实现零样本迁移。通过本节的代码实践，我们也亲手实现了这种“双塔+对比损失”的简洁架构。尽管 CLIP 在细粒度理解和复杂逻辑上仍有短板，但它为后续的多模态生成与复杂推理提供了关键的语义地基。
